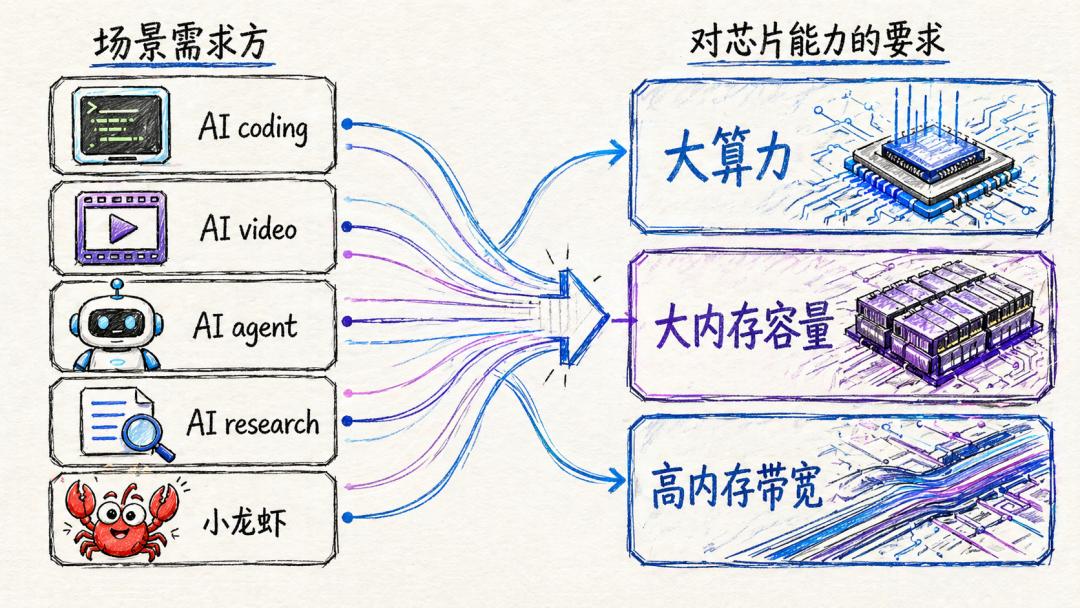

2025年下半年开始，AI Coding、AI Generate video、AI Agent都广泛进入工业生产环节，AI推理彻底爆发且成为行业共识，由此，AI时代进入规模化放量和产业链精细优化阶段。此前以英伟达为首的高性能计算芯片曾一卡难求，在推理阶段依然延续芯片的供不应求，具体可以参看山行芯片行研系列第一篇文章。（算力突围：大模型推理芯片核心指标与产业格局研判）
但是如果拆开来看，“旧时代的思维方式：比 TOPS，比 TFLOPS，比工艺节点”已经不够表征AI推理的需求了，无论是云侧的芯片性能选型，还是终端的芯片性能评估，都绕不开两个关键要素：内存的容量和对应的带宽水平。前者表征的是能够跑得到多大的模型和上下文，后者则影响的是具体的推理效率。

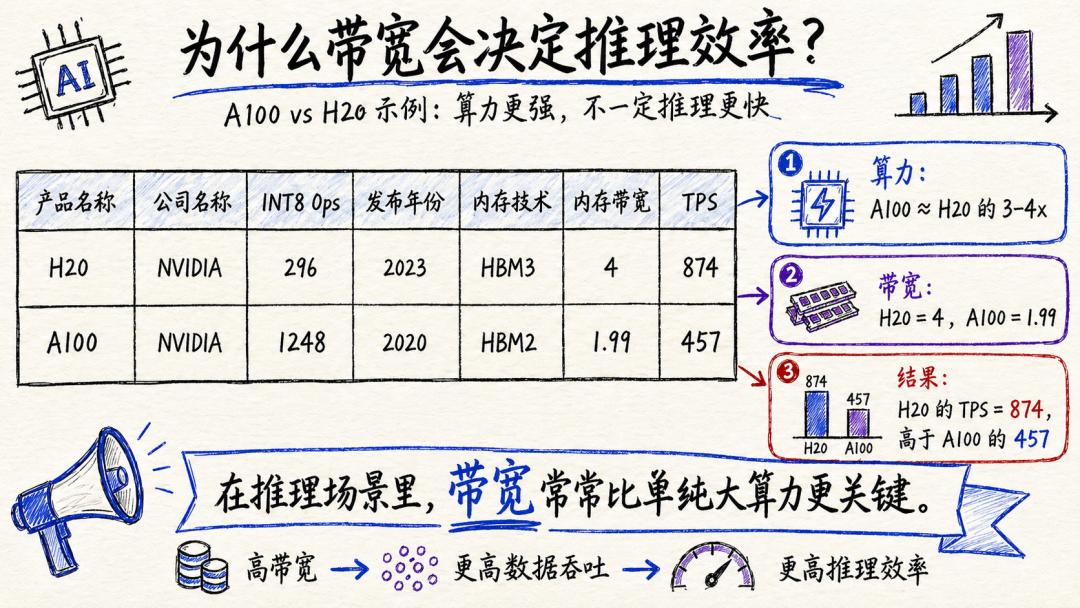

举个例子，在上篇中的主流芯片横屏对比中，2020年推出的A100 vs 2023年推出的H20，A100在算力角度是H20的接近3-4x，但由于后者带宽更为强大，因此在我们的模拟测试中，后者有更好的推理计算效率（以TPS来衡量）
可见，在大模型推理运算的场景下，带宽墙是行业面临的挑战。随着推理场景不断深化，行业开始积极探索如3D堆叠的近存路线、架构革新的存算一体路线等全新方案，其中 3D 堆叠技术的成熟，有望彻底重构未来的产业格局。
行业背景：
带宽墙卡死大模型，加速是模型进一步普及的必然出路
大模型时代的算力需求呈现指数级增长，但底层硬件的发展速度始终难以匹配。一方面，模型参数规模每 12 到 18 个月就会实现数量级的提升，多模态、长序列推理带来的算力消耗持续攀升，推理环节占据整体算力需求的八成以上，算力成本已经成为产业化落地的核心阻碍。另一方面，传统计算架构中，计算单元与存储单元相互独立稳定的架构下，大模型推理是非常重“访存”行为的计算动作，数据需要在两者之间反复搬运，现行主流的架构下，数据搬运所消耗的功耗与时间，远超计算本身，高端处理器超过六成的运行时间都处于 “等待数据” 的状态，存储带宽成为限制算力发挥的最大瓶颈。

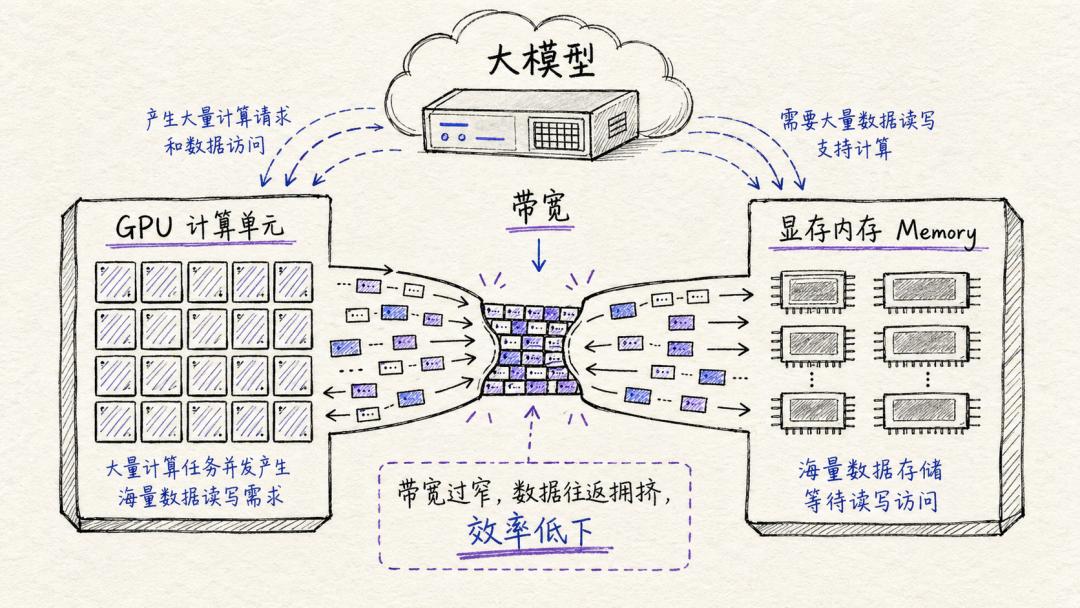

这种计算与存储之间的结构性矛盾，就是行业中常说的带宽墙。在大模型推理场景中，带宽墙带来的影响更为显著：模型参数无法一次性存储在高速存储单元中，需要反复从外部存储调用数据；长序列推理过程中，中间激活值的搬运消耗大量带宽与功耗；算力单元始终处于 “吃不饱” 的状态，算力利用率持续偏低。
在这样的行业现状下，传统硬件已经无法通过简单的性能迭代解决问题，必须从架构层面实现革新，近存、存算一体正是在这样的背景下，成为大模型时代的必然技术出路：
近存的逻辑是对带宽进行数量级级别的提升，把带宽相对计算单元的“拥挤状态”拉宽到“冗余”状态，直接的方式是在计算单元全部有效面积上进行线束通路的铺设，最直接的就是3D路线。
存算一体的核心逻辑，是将计算单元与存储单元深度融合，在存储阵列内部直接完成计算操作，消除大量不必要的数据搬运。
从底层逻辑来看，两个方向都是解决带宽墙很好的路径，但是工艺要求导致可行的应用领域不同。
PIM路线的“工艺极致”：
3D 堆叠成为决定性变量，有机会彻底重构产业格局
近年，3D 堆叠技术和产业链不断成熟，例如在矿机芯片领域规模化应用，这将彻底重构大模型算力硬件的产业格局，成为决定行业竞争格局的核心因素。
从技术逻辑来看，2D 平面的存储密度已经逼近物理极限，单纯依靠缩小工艺尺寸已经无法满足大模型的存储需求，而 3D 堆叠技术通过垂直集成的方式，将多层存储阵列进行垂直叠加，从底层解决存储密度与带宽瓶颈，能够同时实现存储容量、存储带宽与能效比的数量级提升。

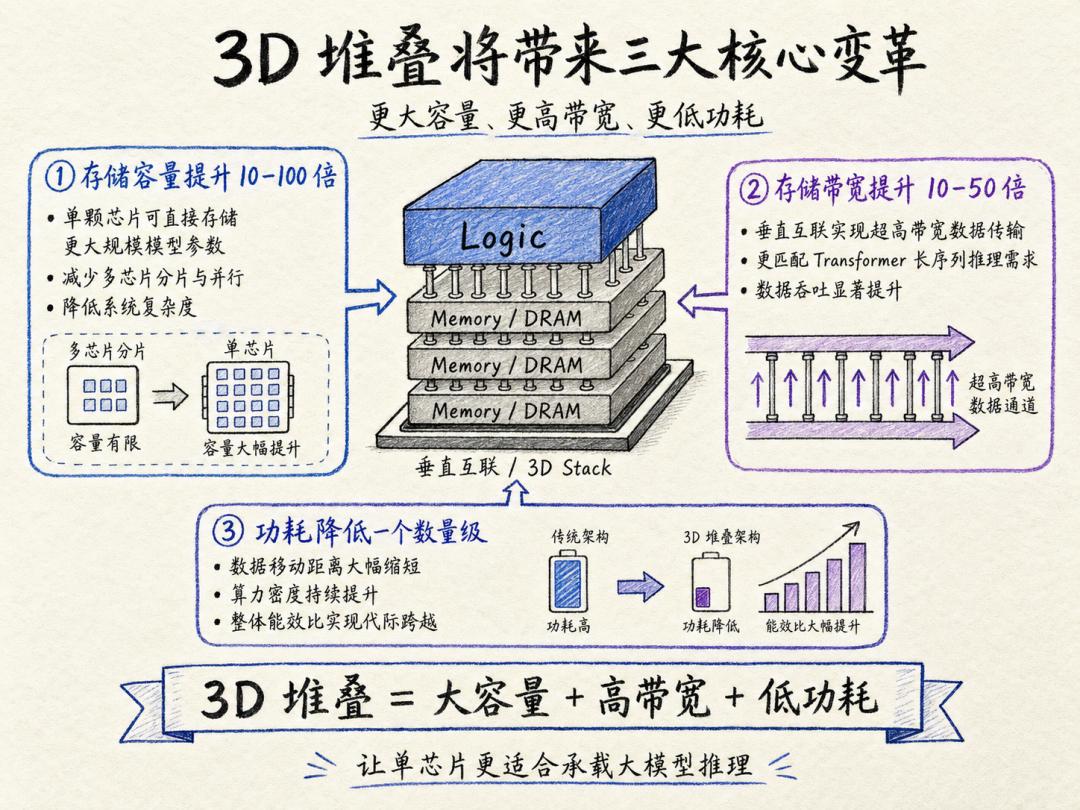

具体来看，3D 堆叠将带来三大核心变革：其一，存储容量提升 10 到 100 倍，单颗芯片可以直接存储更大规模的模型参数，无需多芯片分片与并行，降低系统复杂度；其二，存储带宽提升 10 到 50 倍，通过垂直互联技术实现超高带宽的数据传输，完美匹配 Transformer 长序列推理的带宽需求；其三，功耗降低一个数量级，数据移动距离大幅缩短，算力密度持续提升，整体能效比实现代际跨越。

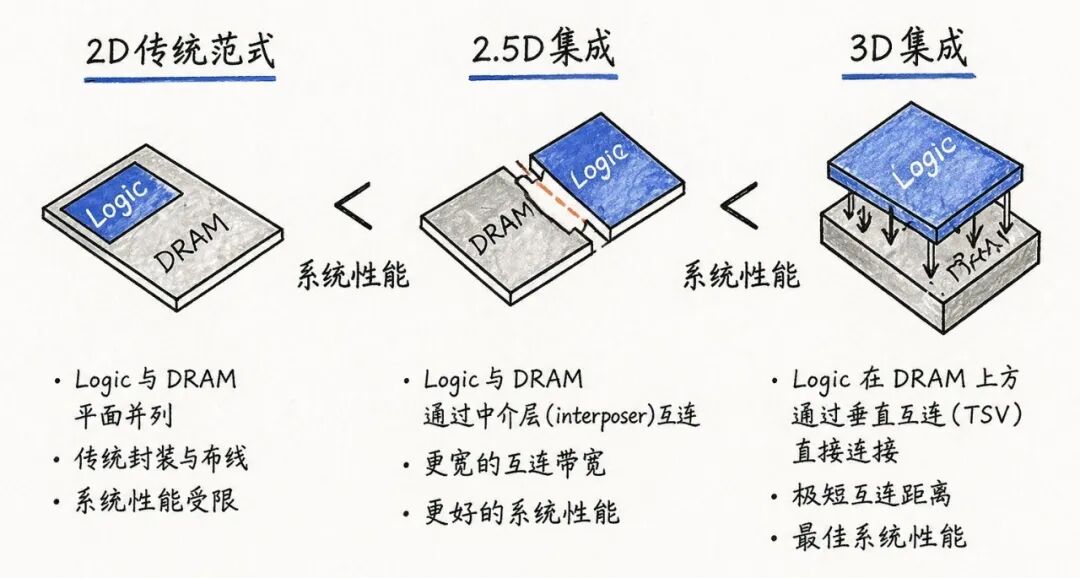

从技术落地节奏来看，2024 到 2025 年，2.5D 堆叠方案成为行业主流，通过中介层实现多芯片集成，降低成本与良率风险；2025 到 2026 年，单片式 3D 堆叠技术将进入试产阶段，实现真正的垂直集成；2026 到 2027 年，3D 堆叠的方案有机会成为行业标配，实现存算叠层一体化的终极架构。
从产业影响来看，3D 堆叠技术的成熟，将让单颗芯片实现万亿参数模型的直接推理，端侧设备也能本地运行 7B 到 8B 级别的大模型，数据中心层面的应对大尺寸百B规模的大模型，其算力密度与能效比实现代际跨越，算力成本下降九成以上。
从产业链角度，相比于HBM路线，在3D DRAM堆叠路线国产供应链距离量产甚至更近。3D技术在更早的时间，被比较广泛的应用于例如矿机芯片上，而该类型产品的最大供给方来自中国，例如兆易创新、武汉新芯等公司在3D DRAM堆叠上都有比较强的积累，基本上国产可控。
Transformer + CIM 原理梳理：
天然适配，架构级协同，但当前工艺尚不成熟
另一个有机会提高“计算效率”的方式是存内计算CIM，当前大模型的核心架构均以 Transformer 为基础，其运算逻辑与存算一体（CIM）的技术特性形成天然适配。从运算构成来看，Transformer 的核心运算由多头注意力机制（MHA）与前馈网络（FFN）组成，整体算力需求中，超过95%都是矩阵 - 向量乘法（MVM）运算。在长序列推理场景中，注意力机制的运算复杂度会随着序列长度呈现平方级增长，对存储带宽与算力密度的需求持续攀升，而这正是存算一体架构的核心优势场景。
CIM的底层原理，是在存储阵列内部直接完成乘累加（MAC）运算，利用物理定律实现并行计算，一次读取操作即可完成一整次矩阵运算，将内存访问的复杂度从平方级降低至线性级。在这样的架构下，模型参数可以直接驻存在存储阵列中，无需在计算与存储单元之间反复搬运，数据移动距离缩短百倍以上，算力密度与能效比实现数量级提升。

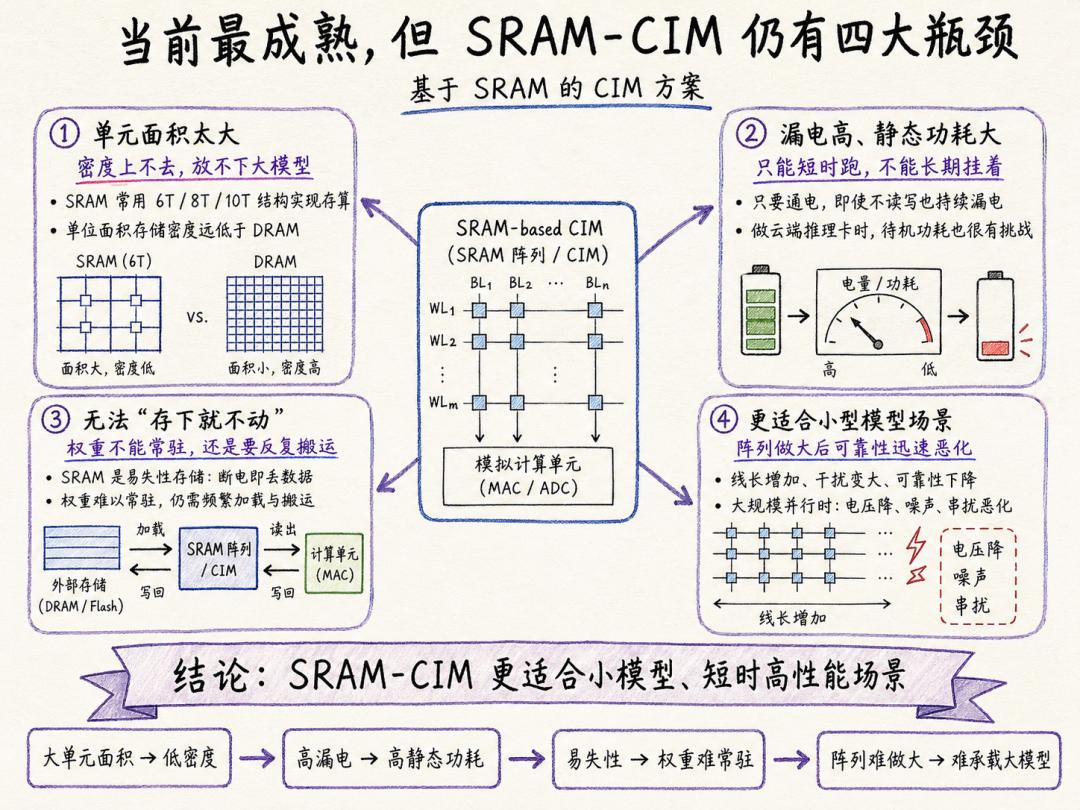

当前最成熟的技术路线是基于SRAM的CIM方案，但依然存在以下瓶颈：
总结下来，SR-CIM小而快可以，大而强则不行。适合端侧小模型（MCU、耳机、传感器、轻量级 AI）：低延迟、高可靠、小容量场景；不适合：云端大模型推理、长序列、长文本、多 token 场景、需要权重常驻、高密度存储的场景、追求极致算力密度、极致能效的数据中心。
总结
大模型推理需要很高频次和强度的访存数据，因此如果能够有效提高数据从内存到计算单元的搬运，会极大程度提高推理芯片的计算效率，给用户带来的最直观感受就是快和便宜。
从先进制程工艺上解决是有物理上限的，更好的PIM路径是把存储和计算单元尽可能的放在一起，增加“带宽通路”，对应的相对成熟的路径是3D堆叠的方式，能够在带宽效率上有数量级的提升，同时整个国产化产业链相对成熟。
未来推演，存内计算会有更极致的效率体验，但是受限于整个产业链工艺的成熟度偏早期，目前在大模型适配上仍有挑战，从模型推理任务的效率层面，3D堆叠的路径是当前最为高效和近期接近投产的选择。
以上，是山行关于大模型推理芯片研究的第二篇——关于带宽瓶颈的讨论，下周我们会就“容量”问题发表第三篇行研，继续与大家分享。如果您恰巧是从业者或者对此行业感兴趣，都欢迎留言与我们交流，或者投递您的想法至：bp@hikecapital.com。
